921地震教育園區-鈦鋅鈑屋頂工程





地點:台中霧峰

工法:Standing seam/立平式屋面系統

設計:大涵學乙 (邱文傑建築師)

營造:港洲營造





001 造型鋼構完成面 覆測高程 > 002 楔型鋼承板/WEDGEDEK鋪設 視表面幾何裁切 >

003 防火岩棉與Z型鋼安裝 > 004  木絲水泥板鋪設 > 005  防水膜鋪設 >

006  系統構成施工順序: 楔型鋼承板/木絲水泥板鋪設/防水膜 鋪設 > 007  3D折面鈦鋅板幅放樣與安裝 >

008 鈦鋅板收邊安裝 > 009 鈦鋅板折襟Seam使用手動夾具夾合 >

010  鈦鋅板折襟再用電動咬合機Seamer夾合 > 011 工程完成

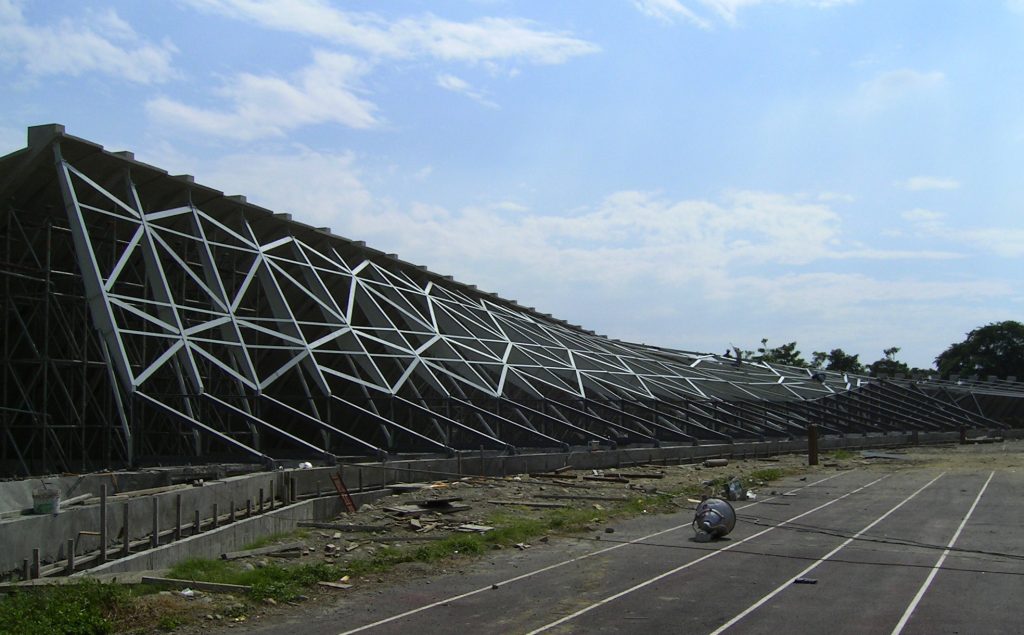

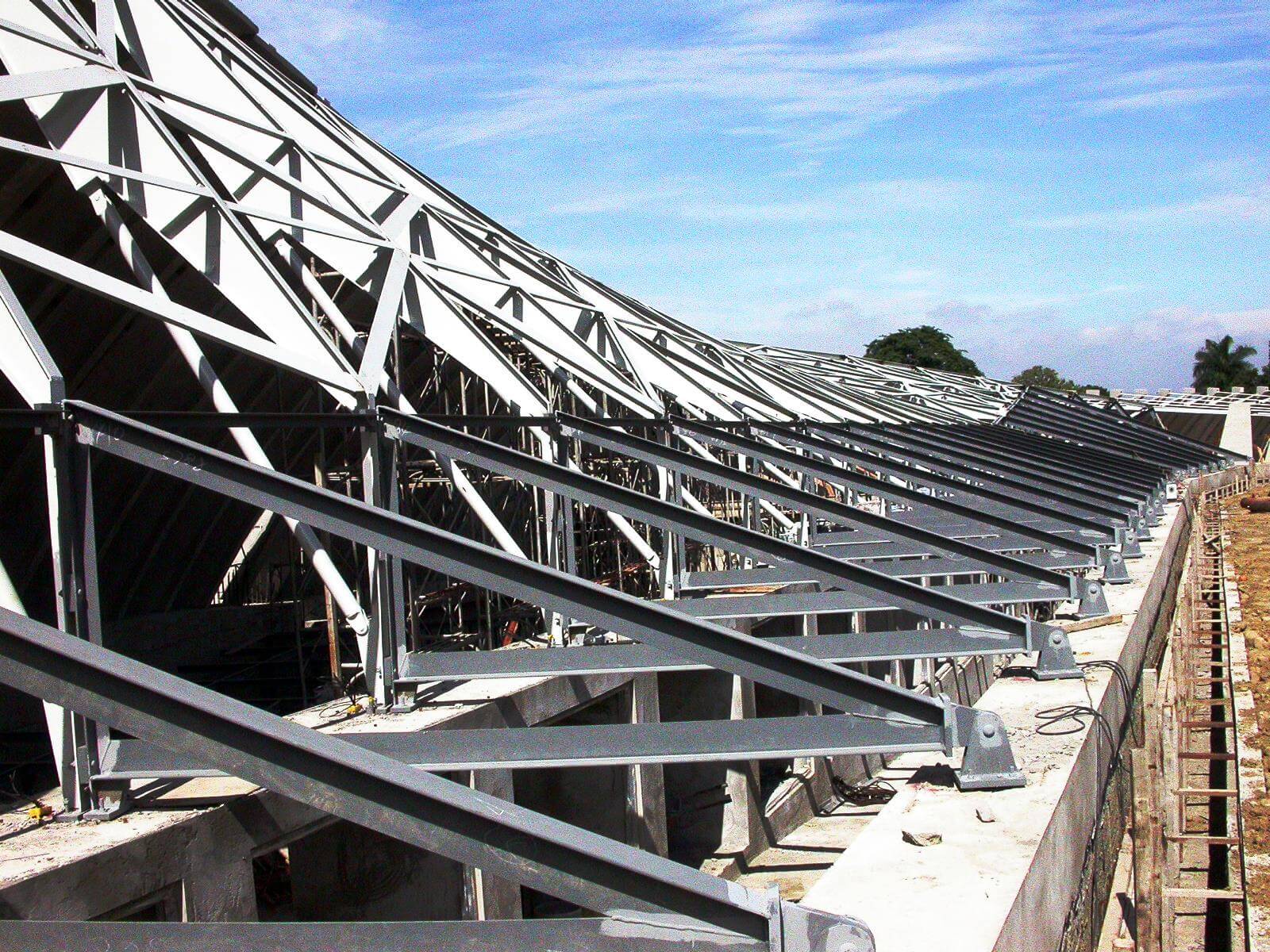

921 001 造型鋼構完成
921 001 造型鋼構完成面 覆測高程

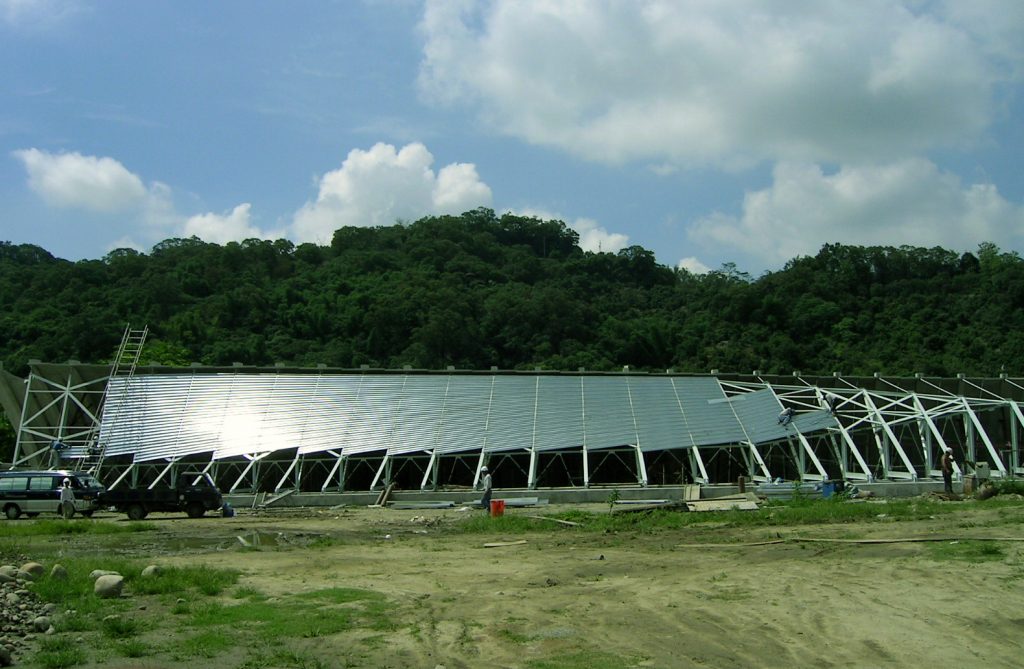

921 002 楔型鋼承板/WEDGEDEK鋪設
921 002 楔型鋼承板/WEDGEDEK鋪設 視表面幾何裁切

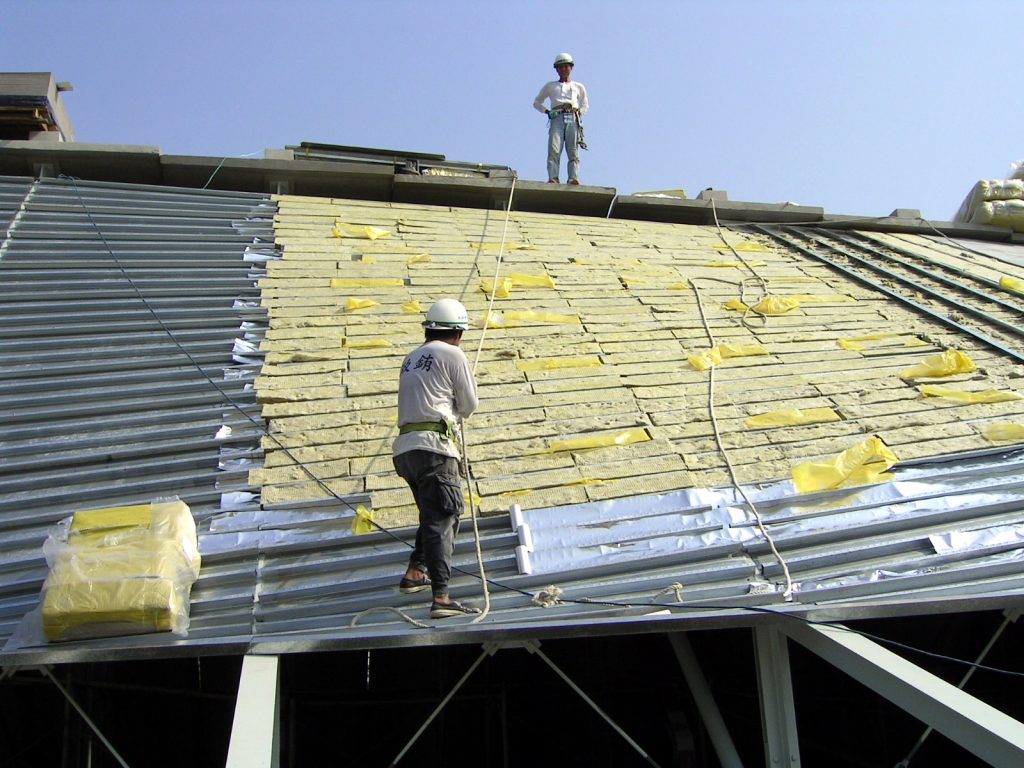

921 003 防火岩棉與Z型鋼安裝
921 003 防火岩棉與Z型鋼安裝
921 004 木絲水泥板鋪設
921 004 木絲水泥板鋪設

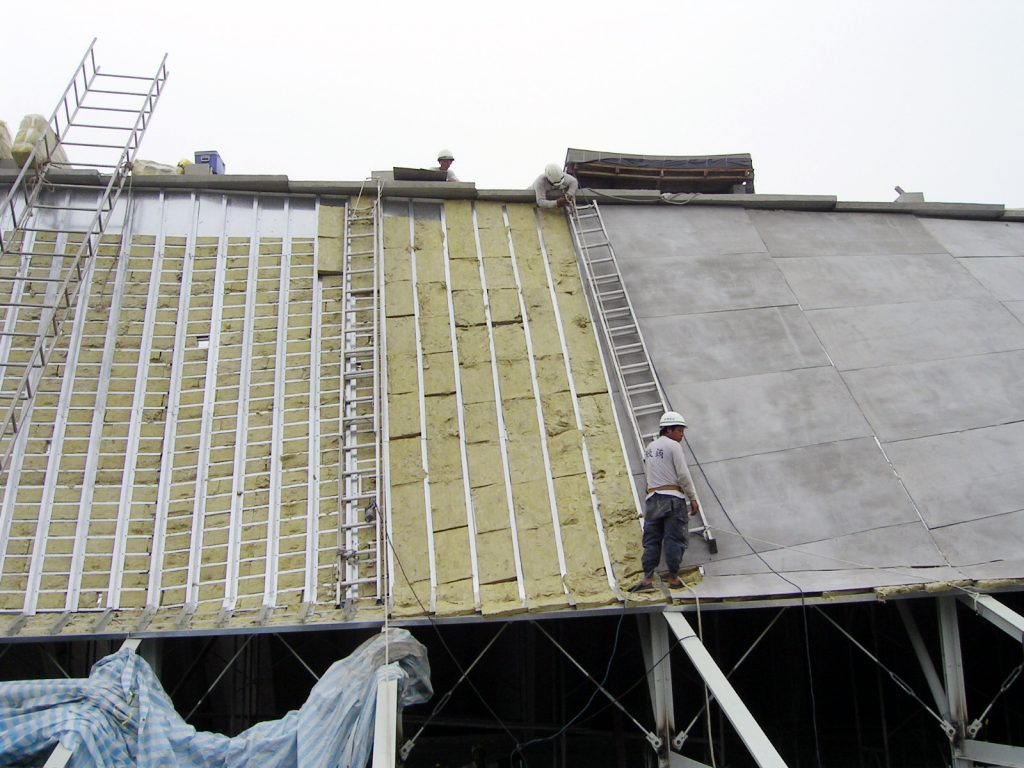

921 005 防水膜鋪設
921 005 防水膜鋪設

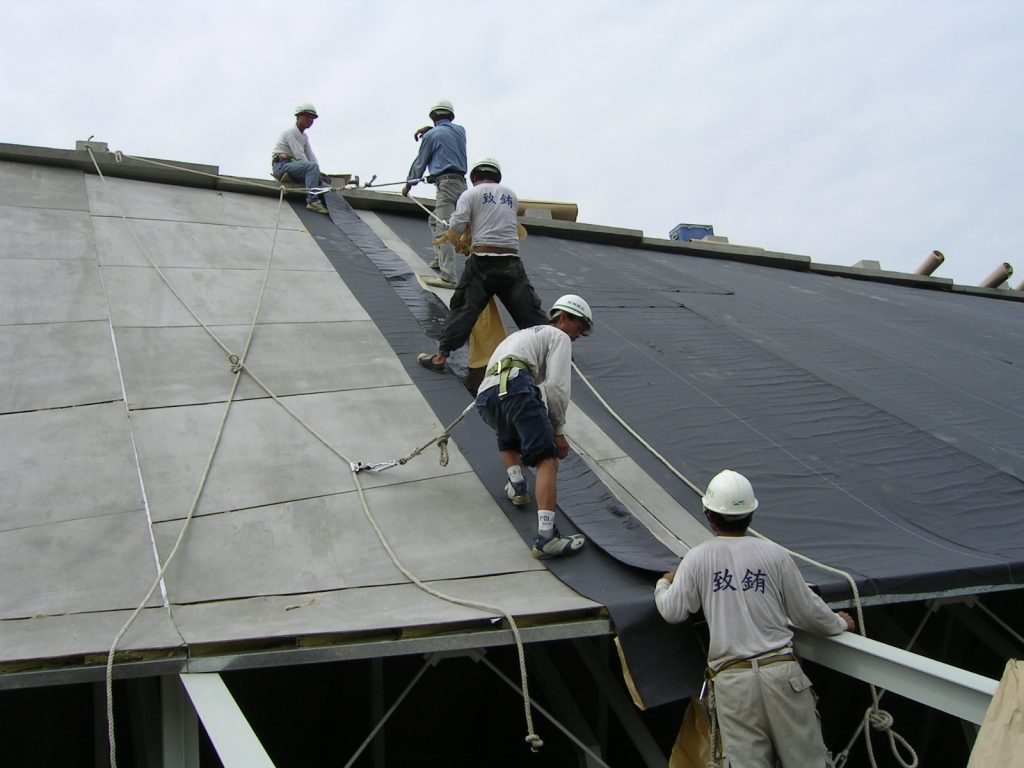

921 006 系統構成施工順序: 楔型鋼承板/木絲水泥板鋪設/防水膜 鋪設
921 006 系統構成施工順序: 楔型鋼承板/木絲水泥板鋪設/防水膜 鋪設

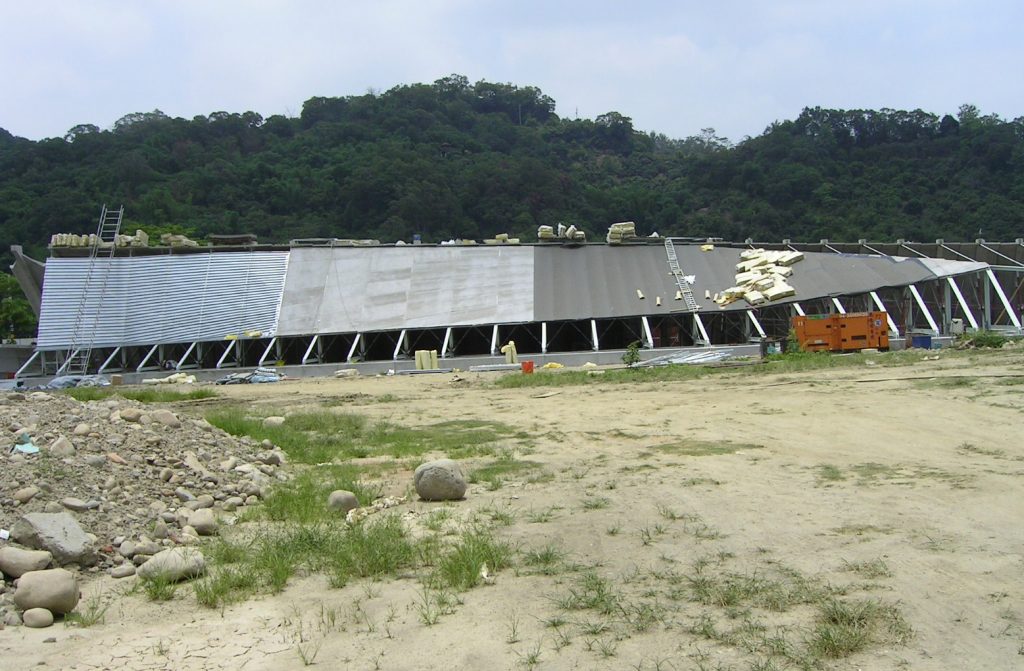

921 007 3D折面鈦鋅板幅放樣與安裝
921 007 3D折面鈦鋅板幅放樣與安裝

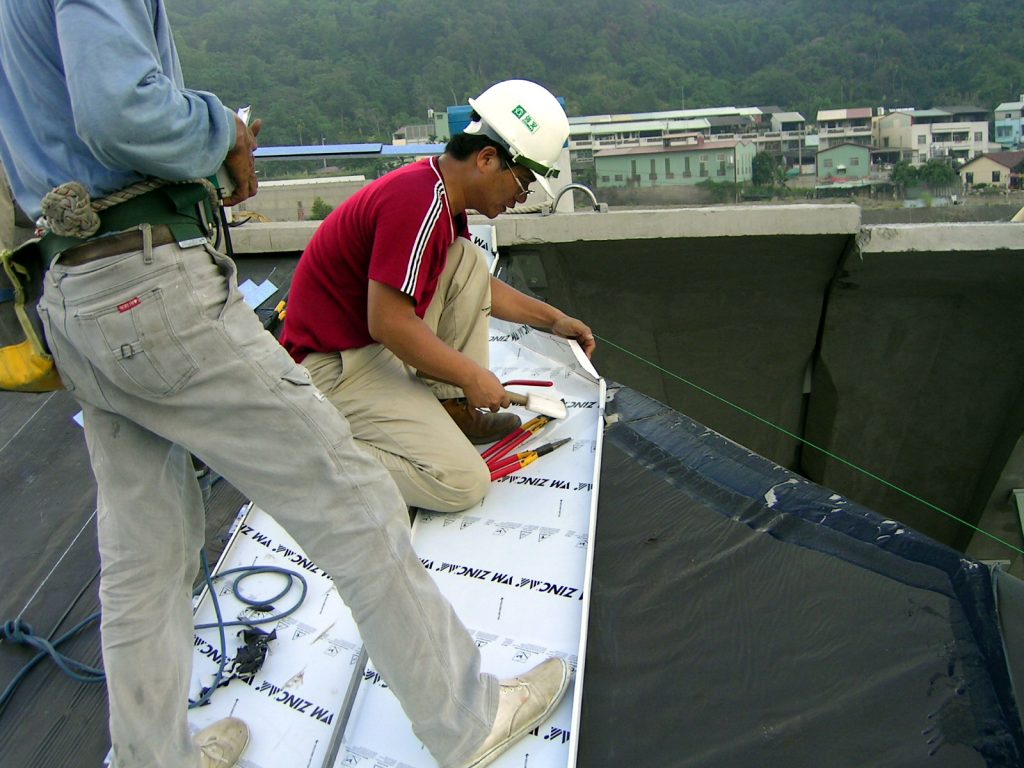

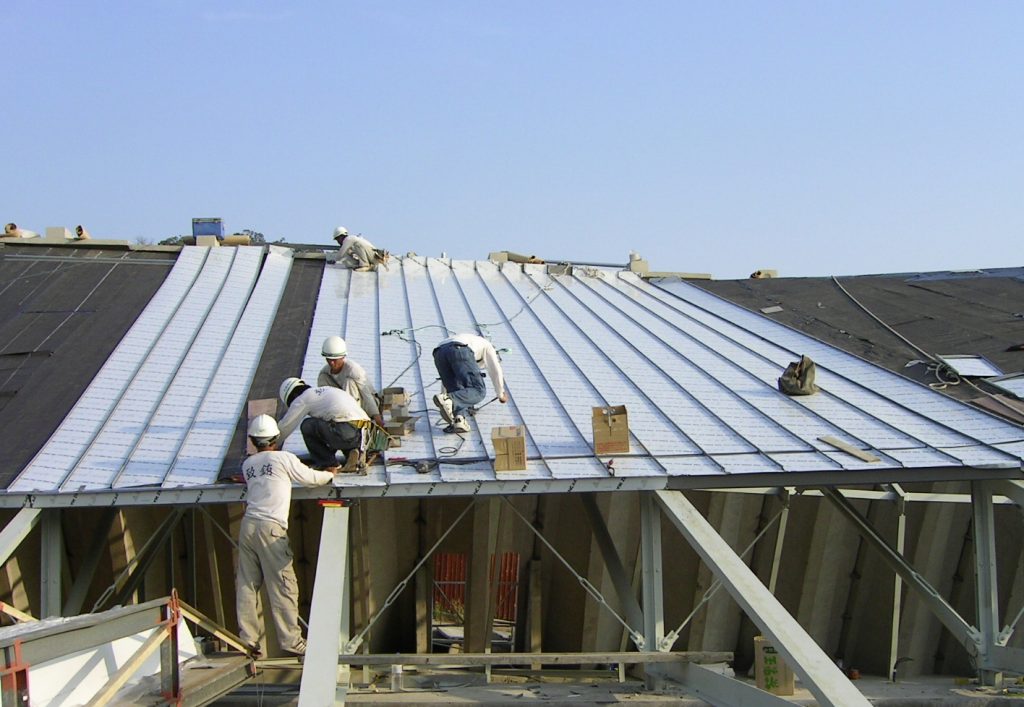

921 008 鈦鋅板收邊安裝
921 008 鈦鋅板收邊安裝

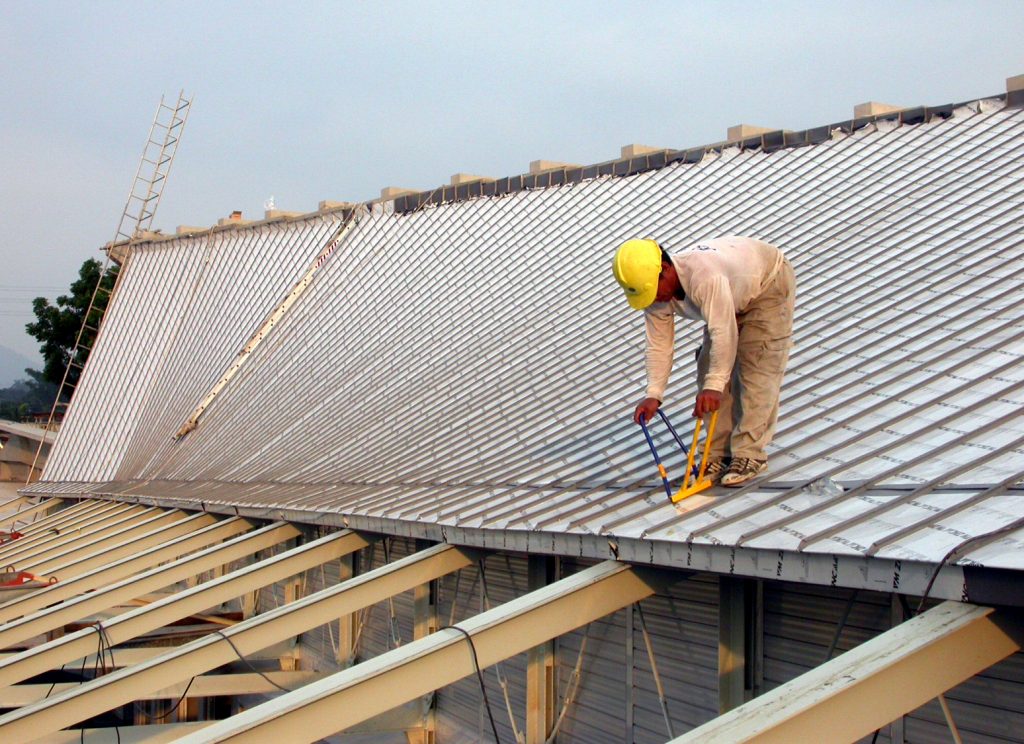

921 009 鈦鋅板折襟Seam使用手動夾具夾合
921 009 鈦鋅板折襟Seam使用手動夾具夾合

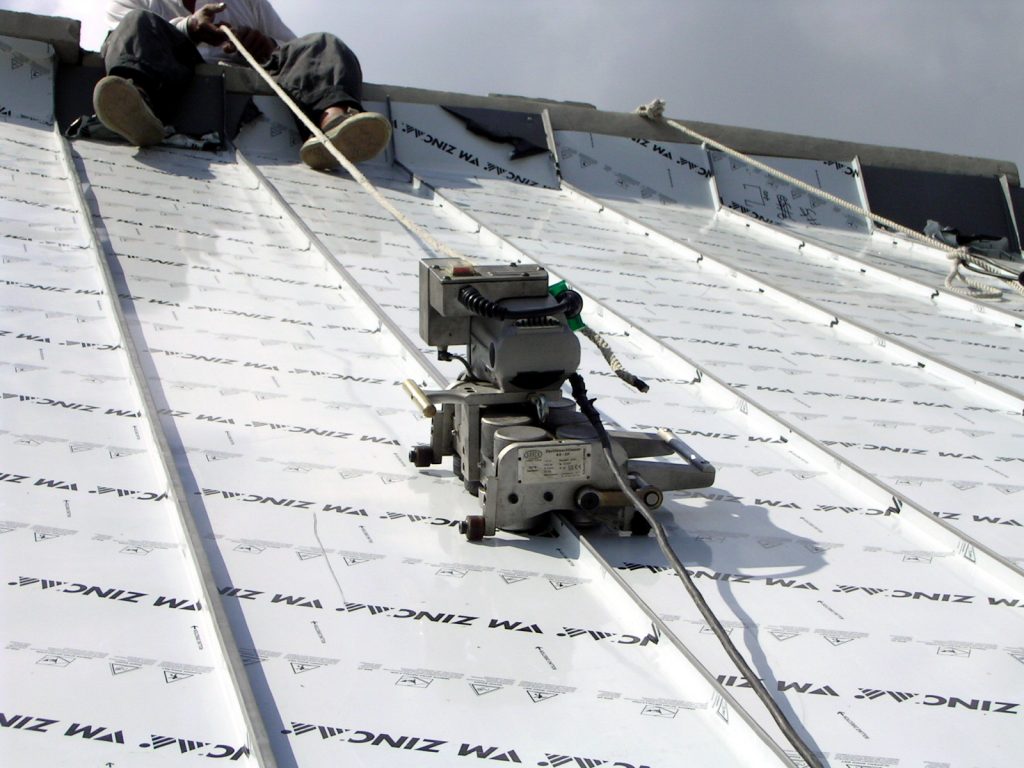

921 010 鈦鋅板折襟再用電動咬合機Seamer夾合
921 010 鈦鋅板折襟再用電動咬合機Seamer夾合

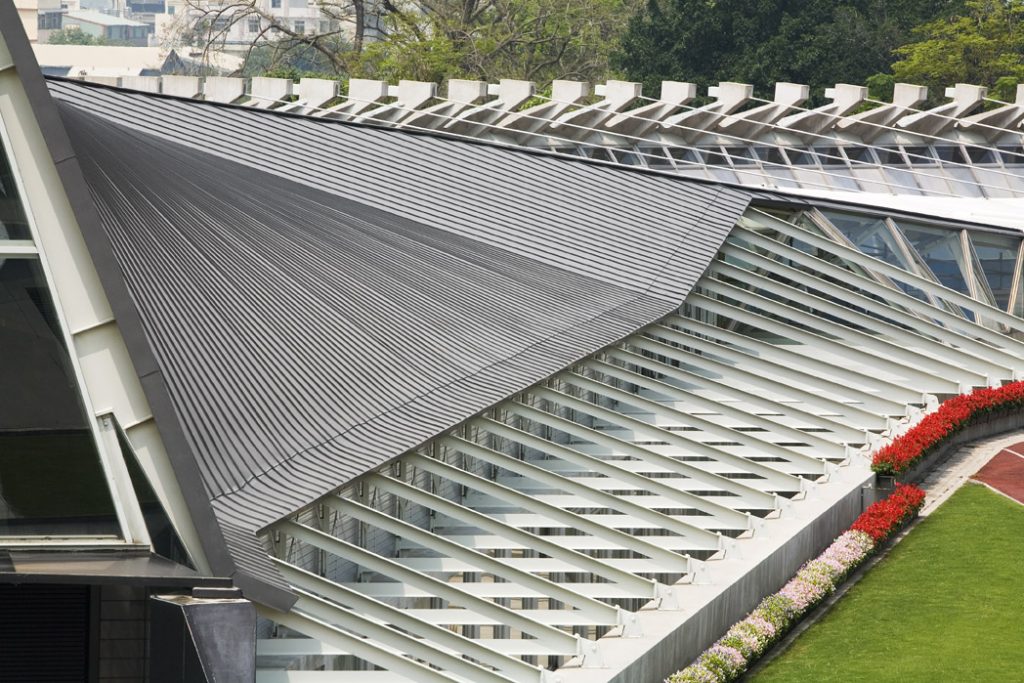

921 011 工程完成
921 011 工程完成
